Aluminium-Vollmaterial-Schutzbeschlag, | Schmalrahmenschild rund (PZ), Wechsel-Garnitur mit Zylinderabdeckung
Art.Nr.: 7903-040X
VMS - ES0 ZA Vollmaterial-Schutzbeschlag, Schmalrahmenschildgarnitur
Bemessung des Schutzbeschlags:
- Schritt 1 - messen Sie zuerst den Vierkant für den Türgriff (Schlossnuss)
- Schritt 2 - messen Sie den Abstand zwischen Profilzylinderlochung und der Schlossnuss Maß A
- Schritt 3 - Messen Sie nun die Stärke des Türblattes
Achtung: Bei der Auswahl des Schließzylinders muss das Maß des Beschlages außen und innen dazu gerechnet werden!
technische Daten:
| Maß A | Lochabstand | 92 mm |
| Maß B | Schildstärke (außen) | 15 mm |
| Schlossnuss | 8 mm | |
| Türstärke | 38 - 42 mm |

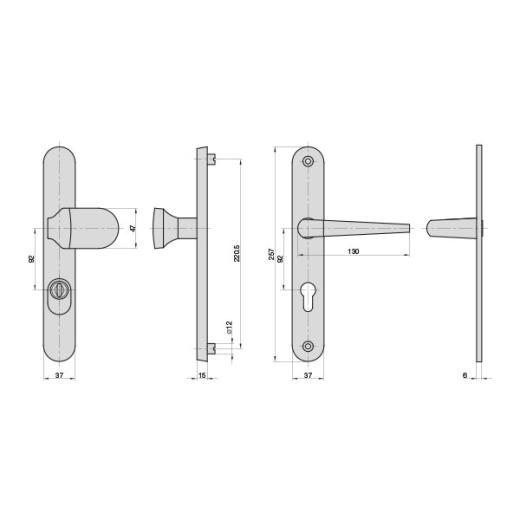

Bitte klicken Sie auf die nebenstehende technische Zeichnung um sich die technischen Abmessungen zu veranschaulichen!
Artikelbeschreibung:
- Vollmaterial-Schutzbeschlag mit Zylinderabdeckung
- Schutzklasse nach DIN 18257:2003-03 (ES0 / SK1 / gering einbruchhemmend)
- Schmalrahmenschild rund
- Knopf: rund gekröpft (DIN rechts / links verwendbar)
- Drücker: Standard
- Türstärke: 38 - 42 mm
- Zylinderüberstand: 10 - 17 mm
- Innen sichtbare Verschraubung
Auswahlmöglichkeiten:
- farbliche Ausführung: F1 / weiß
DIN links: Man steht vor der Tür, welche sich zu einem hin öffnet. Befinden sich die Türbänder links, spricht man von DIN links.
DIN rechts: Man steht vor der Tür, welche sich zu einem hin öffnet. Befinden sich die Türbänder rechts, spricht man von DIN rechts.
Optionen:
- Wählen Sie die Ausführung: Aluminium F1
- Wählen Sie die Ausführung: Aluminium weiß
- Wählen Sie die Ausführung: Alumiium IROX (+11,50 EUR)
Preis:
ab 61,90 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
